구조역학 28. 1차부정정보 / 캔딜레버 보의 처짐과 처짐각 / 구조물의 변형 / 건축기사실기 기출문제

 1차부정정보 / 캔딜레버 보의 처짐

건축기사실기 기출문제

문제 1. 그림과 같은 캔틸레버 보의

자유단 B점의 처짐이 0이 되기 위한

등분포하중 w(kN/m)의 크기를 구하시오.

단, 경간 전체의 EI 휨강성는 일정)

(3점) ☞ 14-2

[답안 1]

[답안 2]

[해설 1]

반력 공식 암기

1차부정정보에 등분포하중 작용시

A점과 B점의 반력

[해설 2]

등분포하중이 작용할 때의 처짐과

집중하중시 처짐(변형)이 같을 때

B점은 힘의 평형을 이루고 있음

등분포하중의 처짐 = 집중하중의 처짐

[해설 3]

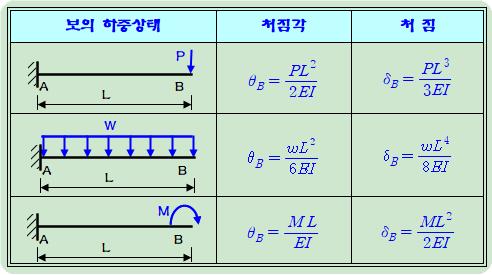

[캔딜레버보의 처짐공식]
