문제 1. 공개경쟁입찰의 순서를 쓰시오.

(4점) ☞ 97-3

1) 입찰공고 2) ( 가 ) 3) ( 나 ) 4) ( 다 )

5) ( 라 ) 6) 견적기간 7) ( 마 ) 8) ( 바 )

9) ( 사 ) 10) ( 아 ) 11) 계약

[답안]

가) 참가등록 나) 설계도서 열람 및 교부

다) 현장설명 라) 질의응답 마) 입찰등록

바) 입찰 사) 개찰 아) 낙찰



문제 2. 설계도서란 건축공사와 관련된 포괄적인

의미를 말한다. 이것에 포함된

서류를 3가지만 쓰시오. (3점) ☞ 97-3

[답안]

가. 설계도,  나. 시방서,  다. 현장설명서



문제 3. 표준관입 순서를 3단계로 나누어

간략하게 쓰시오.(3점) ☞ 97-3

[답안]

가. 로드(Rod) 선단에 샘플러 부착

나. 로드 상단에 63.5kg 추를

75cm 높이에서 자유낙하

다. 지반에 30cm 관입시 타격횟수

N을 측정하여 밀도 판별



문제 4. 지반조사 방법의 적절한 지반조사

대상을 [보기]에서 골라 기입하시오.

(5점) ☞ 97-3

가. 극히 연약한 점토지반의 조사:

나. 광대한 대지의 지하구성층의 개략적 탐사:

다. 수개소 시행하여 지층의 깊이를 추정:

라. 대지의 일부분을 시험파기하여

그 지층의 상태를 보고 내력을 추정:

마. 토질의 시료를 채취하여

지층의 상황을 판단:

[보기]

① 터파기(시험파기) ② 보링 ③ 베인 테스트

④ 짚어보기 ⑤ 물리적 지하탐사

[답안]

가. ③,  나. ⑤,  다. ④,  라. ①,  마. ②



문제 5. 비계다리에 대한 설명이다.

괄호 안에 적당한 숫자를 쓰시오. (3점)

☞ 97-3

비계다리의 폭은 최소 ( ① )cm 이상,

비계다리의 경사는 최대 ( ② ) 이하,

보통 ( ③ )로 하고, ( ④ )m 이내마다

되돌음참을 설치한다.

[답안]

① 90,   ② 30̊ ,  ③ 21̊ ,  ④ 7

문제 6. 건축물의 부동침하 원인에

대하여 5가지만 쓰시오. (5점) ☞ 97-3

[답안]

가. 지반이 연약한 경우

나. 연약층의 두께가 상이한 경우

다. 건물이 이질 지층에 걸쳐 있을 경우

라. 건물이 낭떠러지에 접근되어 있을 경우

마. 부주의하게 일부 증축을 하였을 경우



문제 7. 철근이음의 종류를 3가지만

쓰시오. (3점) ☞ 97-3

[답안]

가. 겹침 이음 , 나. 용접 이음,  다. 압착 이음



문제 8. 다음 명칭 용어를 간단히 설명하시오.(6점) ☞ 97-3

[답안]

가. 트레미관(Tremie pipe):

가. 수중 콘크리트나 지하 연속벽 콘크리트

타설시 사용되는 것으로서 상부에 깔때기가

달리고 밑에는 철판을 끼워 콘크리트를 채우고

철관을 조금 들면 밑판이 빠지며

콘크리트가 밑으로 흐르게 되는 콘크리트

타설관

나. 슬럼프 콘(Slump cone):

나. 콘크리트 슬럼프 시험에 사용되는

시험용기로 윗면 직경 10cm,

밑면 직경 20cm, 높이 30cm인

원통형 용기

다. 에어 미터(Air meter):

다. AE 콘크리트의 시공중

공기량을 측정하는 계기



문제 9. 철골 구조의 접합방법 3가지를 열거하고

접합시 주의사항을 기술하시오. (5점) ☞ 97-3

[답안]

가. 리벳 접합

리벳 가열온도는 800～1,000℃로 한다

나. 고장력 볼트 접합

조임에 의한 장력을 토크 측정하여

표준 볼트장력이 얻어지게 한다.

다. 용접 접합

용접부위는 녹막이칠을 하지 않는다.

문제 10. 목재에 관계되는 용어를 설명하시오.

(4점) ☞ 97-3

[답안]

가. 섬유 포화점:

생나무가 건조되어 30%의 함수율을

가지고 있을 때를 말하며, 이 점을

경계로 강도와 수축, 팽창의 변화가

뚜렷해진다.

나. 집성재:

합성수지 접착제를 이용하여 여러 장의

목재를 붙여 만든 것으로, 큰 목재 필요시

이용되고 곡면재로도 가공이 가능하다.



문제 11. 다음 공법에 대하여 기술하시오.

(4점) ☞ 97-3

[답안]

가. 시트 방수:

비닐, 폴리에틸렌, 아스팔트 등의

시트 1층으로서 방수효과를 내는 방수법으로

시공시 접착면은 물, 알칼리의 영향을

받지 않아야 하며 접착제 붙임으로 한다.

나. 도막 방수:

도료 상태의 방수제를 바탕면에 여러 번

칠하여 방수막을 형성하는 방수법으로

내약품성, 내구성, 투명성, 착색 등이

자유로우나 외상에 약하다.



문제 12. 회반죽 미장의 시공 순서를

[보기]에서 골라 번호를 쓰시오. (4점) ☞ 97-3

[보기]

① 재료조정 및 반죽 ② 초벌바름

③ 재벌바름 ④ 마무리 및 보양

⑤ 바탕처리 ⑥ 수염붙이기

⑦ 고름질 및 덧먹임 ⑧ 정벌바름

[답안]

⑤→①→⑥→②→⑦→③→⑧→④



문제 13. 다음 창호철물과 관계가 깊은 것을

선으로 연결하시오. (3점) ☞ 97-3

1) Floor hinge,   가) 화장실문

2) Pivot hinge,   나) 일반 방화문

3) Lavatory hinge,   다) 현관문

[답안]

1) 다,   2) 나,  3) 가



문제 14. 다음 설명이 뜻하는 용어를

쓰시오. (2점) ☞ 97-3

가. 이수액 또는 콘크리트를 타설하는

끝이 항상 닫혀 있는 25cm 관

나. 타일 붙임 모르타르의 기본

접착강도를 얻을 수 있는 한계 시간

[답안]

가. 트레미관(Tremie pipe)

나. 오픈 타임(Open time)

건축적산

문제 15. Power shovel의 시간당

작업량을 산출하시오.(4점) ☞ 97-3

data: Q=1.26㎥, k=0.8,

f=0.7, E=0.86, Cm=40sec

[답안]

1) 1회 작업량 :

k×f×Q×E= 0.8×0.7×1.26×0.86=0.6068㎥

2) 시간당 작업횟수 3,600/40 = 90회

3) 시강당 작업량 : 0.6068×90 = 54.61㎥

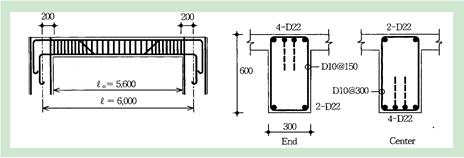

문제 16. 다음과 같은 철근콘크리트 보에서

철근 중량을 산출하시오.(7점)

☞ 95-5, 97-3, 99-1, 01-1

(단, D22=3.04㎏/m, D10=0.56㎏/m이고

주근의 hook 길이는 고려하지 않는다.)

[답안]

1) 상부근(2-D22) :

(6.4+40×0.022×2)×2=16.32m

2) Bend근(2-D22) :

(6.4+40×0.022×2+0.41×0.5×2)×2=17.14m

3) 하부근(2-D22) : (

5.6+25×0.22×2)×2=13.4m

4) 늑근(D10) :

2(0.3+0.6)×(5.6÷0.3×1.5+1}=52.2m

D22 : 3.04×(16.32+17.14+13.4)

=142.454kg

D10 : 0.56×52.2=29.232 kg

총중량 : 142.46+29.24=171.7kg

[해설]

1) 6.4=기둥 외측까지의 길이 (최상층의 경우)

2) ×2(양쪽)×2(2개)

3) 2(0.3+0.6) : 늑근 길이 (보의 외주길이)

4) ÷0.3(중앙부 간격)×1.5(단부추가 50%)

+1개 추가



문제 17. 다음과 같은 플레이트 보의 각 부재 수량을

산출하시오? (6점) (단, 보의 길이는  10m로 하고

리벳은 제외한다.) ☞ 97-3, 99-1

L-90×90×10 : 13.3㎏/m, PL10 ,

78.5㎏/㎡, PL12 : 94.2㎏/㎡

1) 플랜지 앵글 (L-90×90×10) :

10m×4개×13.3=532㎏

2) 커버 플레이트 (PL-12) :

0.3×10×94.2×2=565.2㎏

3) 웨브 플레이트 (PL-10) :

10×(0.7-0.024)×78.5=530.67㎏

공정관리

문제 18. 퍼트(Pert)에 사용되는 3가지 시간

견적치를 쓰고 기대 시간 값을 구하는

식을 쓰시오. (4점) ☞ 97-3

[답안]

가. 시간 견적치

① To：낙관시간(Optimistic time)

② Tm 정상시간(Most likely time)

③ Tp : 비관시간(Pessimistic time)

나. 평균기대시간(Te)

 (To+4Tm+Tp)/6

네트워크 공정표 작성

문제 19. 다음 데이터를 네트워크 공정표로

작성하시오. (10점)

☞ 93-2, 97-3 12-2, 17-1, 20-5

◐ 공정관리 16. 네트워크 공정표 작성 및 주공정선(CP) / EST, EFT, LST, LFT / 2020년 5회 건축기사실기

건축재료시험

문제 20. 콘크리트용 굵은 골재가 현장에 반입되어

KS 규격에 따라 체가름 시험을 실시한 결과는

다음과 같다. 조립률(FM)을 구하시오.

(6점) ☞ 97-3

(2011년  출제기준변경으로 삭제)



문제 21. KS 규격상 시멘트의 오토클레이브

팽창도는 0.8% 이하로 규정되어 있다.

반입된 시멘트의 안정성 시험결과가

다음과 같다고 할 때 팽창도

및 합격여부를 판정하시오. (4점) ☞ 97-3

(단, 시험전 시험체의 유효 표점길이는 254mm,

오토클레이브 시험 후 시험체의 길이는

255.78mm였다.)

[답안]

① 팽창율(%) =

{(255.78-254) / 254 } ×100=0.07%

② 판정＝합격(∵ 0.7＜0.80)
