공정관리 23. 네트워크 공정표 작성 / 여유시간 TF FF DF 계산 / 2019년 2회 건축기사실기 기출문제 / 횡선식 공정표 / BAR CHART

네트워크 공정표 작성

여유시간 TF, FF, DF 계산

2019년2회 건축기사실기 기출문제

문제 15-1. 다음 데이터를 네트워크 공정표로
작성하고, 각 작업의 여유시간을구하시오.

(10점) ☞ 97-4, 01-4, 10-2, 13-2, 19-2

[답안]

1) 네트워크 공정표

2) 여유시간 :TF FF DF

[해설]

1. 공정표작성

1) A 작업이 끋나는 점에서

B가 끝나는 점으로

실질적 더미발생

2) C,E 작업은 시작(A)과

끝(C,E)이 같으므로

명목상 더미발생

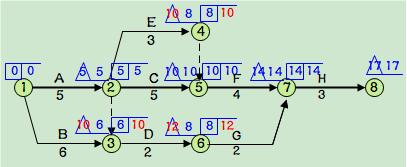

3) 완성된 공정표

2. 일정계산

1) 가장 긴 경로(주공정선 : CP)를 구하고

EST, EFT, LST, LFT 계산

EST, EFT, LST, LFT가 모두 같음

2) 나머지 event의 EST, EFT를 계산

전진계산 : 가장 큰 값

3) 나머지 event의 LST, LFT를 계산하고 완료

역진계산 : 가장 작은 값

3. 여유시간 TF, FF, DF 구하기

1) 주공정선의 여유시간 TF, FF, DF 은 0

2) 일정계산 된 공정표를 보고

여유시간을 구한다.



2011년 출제기준 변경으로

횡선식 공정표(BAR CHART) 삭제 됨

☞ 횡선식 공정표(bar chart)의 최고 단점인

선행작업과 후속 작업의 연결 관계를

F.F와 D.F를 표기하여 알 수 있다.

☞ 후속작업은 선행작업의 FF가

끝나는 작업에서 시작 된다.

2) BAR CHART 공정표에 FF와 DF를 그려주면

BAR CHART 공정표의 최대 단점인

선후 공정의 연결 관계가 보여 초보자도

공사내용을 쉽

게 파악할 수 있다
