건축기사실기 기출문제 해설 1999년 3회

1999년 3회

건축기사실기 기출문제 해설

문제 1. 건축시공의 현대화 방안에 있어서

건축생산의 3S System을 쓰시오.

(3점) ☞ 99-3

[답안]

① 단순화(Simplification)

② 규격화(Standardization)

③ 전문화(Specialization)

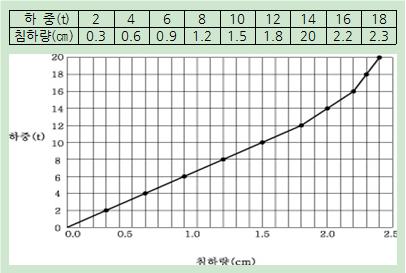

문제 2. 어느 건축현장의 지반조사를 위하여

지내력 시험을 실시하였더니 하중과 침하량의

관계가 다음 표와 같이 조사되었다. 이때,

하중 침하량 곡선도를 작도하고, 시험 대상

지반의 장기 허용지내력을 구하시오.

(단, 재하판의 면적은 0.2㎡이다.) (5점) ☞ 99-3

[답안]

장기허용지내력 : 30t/㎡

[해설]

총 침하량이 2㎝일 때와 지반의 항복상태 중

적은 값에 대한 압축응력도를 단기 하중에

대한 허용지내력도로 하고 그 1/2을 장기하중에

대한 허용지내력도로 한다.

침하량 2cm일 때, 하중→14t

항복상태 보일 때, 하중→12t

1㎡에 대한 항복상태는 60t/㎡이므로

1/2인 30t/㎡ 가 장기허용지내력 임



문제 3. 가설 공사 등에 쓰이는 일반 볼트의 경우,

너트의 풀림을 방지할 수 있는 방법에 대하여

3가지만 쓰시오.(3점) ☞ 97-4, 99-3

[답안]

가. 너트 용접

나. 이중 너트 사용

다. 스프링 와셔 사용



문제 4. CIP 공법을 이용한 제자리 콘크리트

말뚝지정의 시공순서를 [보기]에서

골라 기호로 쓰시오. (3점) ☞ 96-5, 99-3

[보기]

① 철근 조립 ② 모르타르 주입용 Pipe 설치

③ 모르타르 주입 ④ 자갈 다져 넣기

[답안]

① 철근 조립 → ② 모르타르 주입용 PIPE 설치 →

④ 자갈 다져 넣기 → ③ 모르타르 주입



문제 5. 철근 공사에 있어 이음 위치의 선정시

주의할 사항을 3가지만 쓰시오.(3점) ☞ 99-3

[답안]

가. 응력이 큰 곳을 피한다.

나. 한 곳에서 사용 철근수의

반 이상을 이어서는 안된다.

다. 한 곳에서 여러개의 철근 이음시

이음위치를 각각 엇갈리게 한다.

문제 6. 콘크리트 배합시 잔골재를 세척 해사로

사용했을 때 콘크리트의 염화물 함량을

측정한 결과 염소 이온량이 0.3～0.6kg/m3이었다.

이때 철근콘크리트의 철근 부식방지에 따른

유효한 대책을 4가지 쓰시오. (4점) ☞ 99-3, 03-3

[답안]

1) 밀실한 콘크리트 사용

2) 콘크리트에 방청제 사용

3) 철근의 표면에 아연도금 처리

4) 방청철근(에폭시코팅) 사용



문제 7. 고성능 콘크리트(High performance

concrete)는 물리적 특성으로 구분하여 3가지

종류로서 고성능 콘크리트 특성에 따른

3가지로 구분된콘크리트 명칭을 쓰시오.

(3점) ☞ 99-3

[답안]

가. 고강도 콘크리트

나. 프리팩트 콘크리트

다. 프리스트레스 콘크리트



문제 8. 다음 [보기] 중 철골 구조에 이용되는

일반적인 형강명을 모두 골라 기호로 쓰시오.

(4점) ☞ 97-4, 99-3

[보기]

① B형강 ② C형강 ③ E형강 ④ H형강

⑤ I형강 ⑥ K형강 ⑦ L형강 ⑧ N형강

⑨ T형강 ⑩ Z형강

[답안]

②, ④, ⑤, ⑦, ⑨, ⑩



문제 9. 철골재 아크 용접에 대한

설명 중 직류와 교류를 사용할 경우의 특징을

[보기]에서 골라 기호로 쓰시오. (4점)

☞ 97-4, 99-3

[보기]

① 고장이 적다. ② 일하기 쉽다.

③ 가격이 싸다. ④ 공장용접에 많이 쓰인다.

⑤ 현장 용접에 많이 쓰인다.

[답안]

가. 직류아크 용접:：

② 일하기 쉽다.

④ 공장용접에 많이 쓰인다

나. 교류아크 용접：

①고장이 적다.

③가격이 싸다,

⑤현장용접에 많이 쓰인다.



문제 10. 철골 공사의 용접작업에서 아크용접의

경우 용접봉의 피복재는 금속산화물, 탄산염,

셀룰로오스, 탈산제 등을 심선에 도포한 것이다.

피복재의 역할 4가지만 쓰시오. (4점) ☞ 99-3

[답안]

가. 공기를 차단시켜 모재가 산화되는 것을 방지한다.

나. 함유원소를 이원화해 아크를 안정시킨다.

다. 용융금속을 탈산, 정련을 시킨다.

라. 표면의 냉각, 응고 속도를 낮춘다.

마. 용착 금속에 합금 원소를 첨가한다.

문제 11. 철골 공사에서 앵커볼트 매입 공법의

종류 3가지를 쓰시오. (3점) ☞ 97-4, 99-1, 99-3

[답안]

가. 고정매입 공법, 나. 가동매입 공법

다. 나중매입 공법



문제 12. 다음과 같이 5단으로 된 벽돌벽이 있다.

비어 있는 단에 주어진 벽돌쌓기 방식에 따라

벽돌표시를 직접 그리고 사용된 벽돌기호를

[보기]에서 골라 벽돌 안에 직접 표시하시오.

(3점) ☞ 99-3

[보기]

길이: A 칠오토막: B 마구리: C 이오토막: D

[답안]

문제 13. 다음 목재에 관계되는 용어를

설명하시오.(4점) ☞ 97-3, 99-3

[답안]

1) 섬유포화점:

유리수가 모두 증발하고

세포막내의 결합수 만 남은 상태

(함수율 약 30%)

2) 집성재:

나무 널을 섬유방향으로

여러 겹을 포개 합성수지를

사용하여 집성한 인조목재



문제 14. 다음 [보기]에서 열거한 항목을 허용하여

시트 방수의 시공순서를 기호로 쓰시오.

(4점) ☞ 99-3

[보기]

① 접착제칠 ② 마무리 ③ 바탕 처리

④ 시트붙이기 ⑤ 프라이머칠

[답안]

③ 바탕처리 → ⑤ 프라이머 칠 →

① 접착제 칠 → ④ 시트붙이기 → ② 마무리

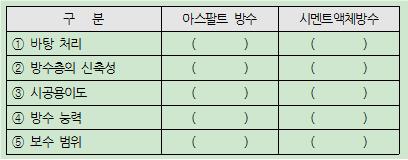

문제 15. 아스팔트 방수와 시멘트 액체방수를

다음의 관점에서 각각 비교하시오. (5점)

☞ 99-3

[답안]

문제 16. 다음 분류에 해당하는 미장재료명을

[보기]에서 골라 번호를 쓰시오.(4점)

☞ 96-5, 99-3

[보기]

① 진흙질 ② 순석고 플라스터 ③ 회반죽

④ 돌로마이트 플라스터 ⑤ 킨즈 시멘트

⑥ 아스팔트 모르타르 ⑦ 시멘트 모르타르

[답안]

가. 기경성 미장재료:

① 진흙질 ③ 회반죽

④ 돌로마이트 플라스터

⑥ 아스팔트 모르타르

나. 수경성 미장재료:

② 순석고 플라스터 ⑤ 킨즈 시멘트

⑦ 시멘트 모르타르



문제 17. 타일공사에서 벽타일 붙임공법의

종류를 4가지 쓰시오.(4점) ☞ 99-2, 99-3, 00-3

[답안]

가. 떠붙임공법,  나. 압착붙임공법

다. 접착붙임공법,  라. 개량 압착 붙임 공법



문제 18. 다음 설명에 적합한 여닫이 창호의

철물 명칭을 쓰시오.(3점) ☞ 99-3

가. 공중전화 출입문, 화장실, 경량 칸막이문

등에 사용되며 저절로 닫혀지나, 15cm 정도

열려지는 문에 사용

나. 경첩으로 지탱할 수 없는 중량이 큰

자재여닫이 문에 사용됨

다. 문 위틀과 문짝에 설치하여

자동으로 문을 닫는 장치

[답안]

가. 래버터리 힌지,  나. 플로어 힌지,  다. 도어 클로저



문제19. 목재면 바니시칠 공정의 작업순서를

[보기]에서 골라 기호로 쓰시오. (4점) ☞ 99-3

[보기]

① 색올림 ② 왁스 문지름 ③ 바탕 처리 ④ 눈먹임

[답안]

③→④→①→②



문제 20. 건축공사의 단열 공법에서 단열 부위

위치에 따른 벽 단열 공법의 종류를 쓰시오.

(3점) ☞ 99-3

[답안]

가. 외단열공법

나. 중공벽 단열 공법

다. 내단열공법

건축적산

문제 21. 아래의 도면을 보고 요구하는

각 재료량을 산출하시오.(단, 기둥은 고려하지 않고

평행 현 트러스보 만 계산할 것.)(10점)

☞ 95-2, 97-1, 99-3, 01-1, 05-2

(2011년 출제기준변경 삭제)

시공관리 및 공정관리

문제 22. 네트워크 공정표에서 자원배당의

대상이 되는 자원을 쓰시오. (4점) ☞ 99-3

가. ( ① ) 나. 장비, 설비 다. ( ② )

라. 자금 마. ( ③ ) 바. ( ④ )

[답안]

① 인력 ② 자재 ③ 기술 ④ 공간



문제 23. 다음 데이터를 이용하여 정상 공기를

산출한 결과 지정공기보다 3일이 지연되는 결과였다.

공기를 조정하여 3일의 공기를 단축한 네트워크

공정표를 작성하고 아울러 총 공사 금액을

산출하시오. (10점) ☞ 94-1, 96-3, 99-3, 03-2,

03-3, 06-2, 16-4, 20-4

공정관리 32. 네트워크 공정표 작성 / 공기단축 / 비용구배 / 2020년 4회 건축기사실기 기출문제

건축재료시험 / 품질관리

문제 24. KS 규격의 콘크리트용 잔골재는

다음과 같은 입도규격을 규정하고 있다.

다음 자료를 이용하여 잔골재의

최대 및 최소 조립률(FM) 범위를 구하시오.

(4점) ☞ 99-3

2011년 출제기준변경 삭제
