구조역학 01. 삼각함수의 이해 / 건축기사실기 기출문제 해설

삼각함수의 이해

1. 정의

삼각형의 각 변에 대한 비율을

삼각함수라 한다.

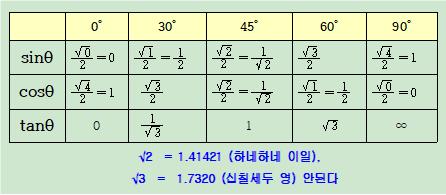

2. 삼각 함수의 값

3. sin 법칙과 라미의 정리

4. 여각의 법칙

5. 삼각형의 길이의 비

6. 힘의 합성

1) 동일 작용선 상에 있을 때

( 같은 방향 ＋, 반대방향 ­ )

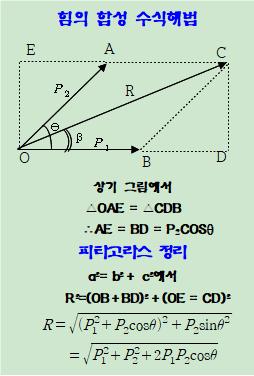

2) 동일 작용선상에 있지 않고

임의의 각을 이루고 있을때

7. 힘의 분해

[연습문제]

문제 1. 그림과 같은 구조물에서

T부재에 발생하는 부재력을 구하시오.
