공정관리 27. 네트워크 공정표 작성 / 공기단축 / 비용구배 / 2006년 4회 건축기사실기 기출문제

네트워크 공정표 작성

공기단축 / 비용구배

2006년 4회 건축기사실기 기출문제



문제 27. 다음 데이터를 네트워크 공정표로

작성하고, 4일의 공기를 단축한 최종 상태의

총공사비를 산출하시오.(10점) ☞ 91-2, 94-2,

 98-4, 99-4, 02-2, 05-1, 06-4

[답안]

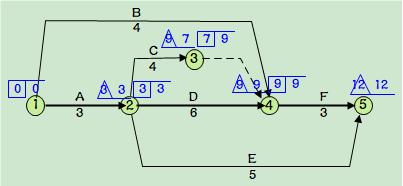

1) Network 공정표

2) 4일 딘축한 최종공사비

총 공사비 = 표준 공사비+추가비용

= 420,000 + 110,000 = 530,000원

[해설]

1. 공정표작성

1) C,D작업의 시작점(A)과

끋나는 점(B,C,D)이 같으므로

C,에서 D로 명목상 더미발생

2) 완성된 공정표

2. 일정계산

1) 가장 긴 경로(주공정선 : CP)를 구하고

EST, EFT, LST, LFT 계산

EST, EFT, LST, LFT가 모두 같음

2) 나머지 event의 EST, EFT를 계산

전진계산 : 가장 큰 값

3) 나머지 event의 LST, LFT를 계산하고 완료

역진계산 : 가장 작은 값

3. 단축가능일수와 비용구배 산정

4. NET WORK 공정표에 비용구배와

단축가능일 표시 (칼라볼펜 사용 권장)

5. NET WORK 공정표 공기단축

CP에서 가장 비용구배가

작은 것 부터 순차적으로

1) 1차 공기단축

CP 작업 중 비용구배가 가장 적은 D 작업

단축가능일수 3일과 CP-SCP 2일중 작은 값

D 작업 10,000원 × 2일 = 20,000원

C 작업이 CP가 됨, CP 10일

2) 2차 공기단축

CP 작업 중 비용구배가 가장 적은 F 작업

단축가능일수 1일과

CP-Sub CP 1일 중 적은 값

F 작업 40,000원 × 1일 = 40,000원

F 작업 단축불가,

CP 9일

3) 3차 공기단축

CP 작업 중 비용구배가 가장 적은

C+D 작업

총 4일단축–3일단축=1일 단축

C 작업 40,000원 × 1일 = 40,000원

D 작업 10,000원 × 1일 = 20,000원

6.  4일 딘축한 최종공사비

총 공사비 = 표준 공사비+추가비용



1) 표준 공기시 공사비

420,000원

2) 4일 공기단축시 추가비용

20,000원+40,000원+50,000원= 110,000원

3) 최종공사비

420,000원+110,000원=530,000원
