공정관리 29. 네트워크 공정표 작성 / 공기단축 / 비용구배 / 2002년 1회 건축기사실기 기출문제

네트워크 공정표 작성

공기단축 / 비용구배

2002년 1회 건축기사실기 기출문제

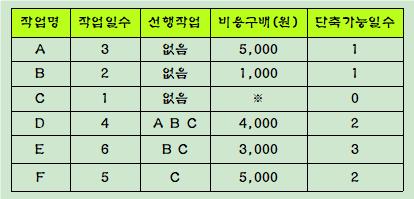

문제 29. 다음 데이터를 이용하여 3일 공기 단축한

네트워크 공정표를 작성하고 공기 단축된 상태의

총 공사비를 산출하시오.(10점) ☞ 95-4, 98-3, 02-1

① 공기 단축은 작업일수의 1/2을 초과 할 수 없다.

② 표준 공기시 총 공사비는 2,500,000원이다.

[답안]

1) Network 공정표

2) 총 공사비

= 정상 공기시 공사비+추가 공사비

= 2,500,000+20,000

=2,520,000원

[해설]

1. 공정표 작성

2. 단축가능일수와 비용구배 산정

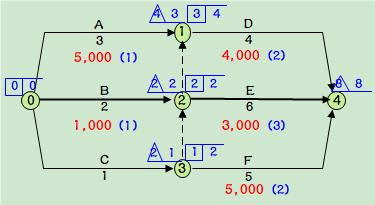

3. 비용구배, 단축가능일 표시

(칼라볼펜 사용 권장)

4. NET WORK 공정표 공기단축

CP에서 가장 비용구배가

작은 것 부터 순차적으로

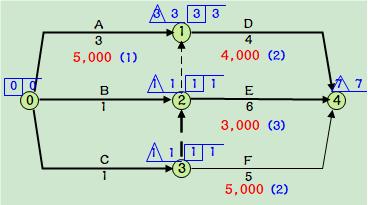

1) 1차 공기단축

CP 작업 B,E 중 비용구배가 가장 적은

B 작업 단축가능일수 1일

B 작업 1,000원 × 1일 = 1,000원

B, C 작업 단축불가, CP가 7일

A,C,D가 CP

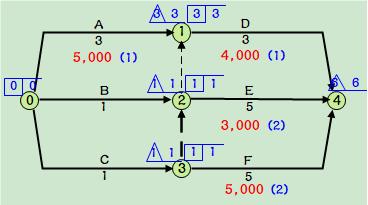

2) 2차 공기단축

CP가 2개이므로 E작업과 A,D 중

비용구배가 적은 D작업

단축가능일수 2일과

CP-SCP(7-6=1일) 중 적은 값

D 작업 4,000원 × 1일 = 4,000원

E 작업 3,000원 × 1일 = 3,000원

F작업 CP, CP가 6일

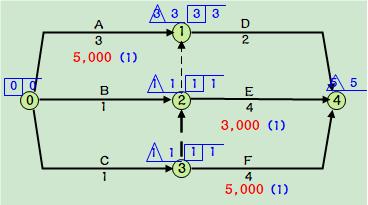

3) 3차 공기단축

CP가 3개이므로

A와 D작업 중 비용구배가 적은

D작업과 E,F 작업

3일단축-2일단축=1일

D작업 4,000원 × 1일 = 4,000원

E작업 3,000원 × 1일 = 3,000원

F작업 5,000원 × 1일 = 5,000원

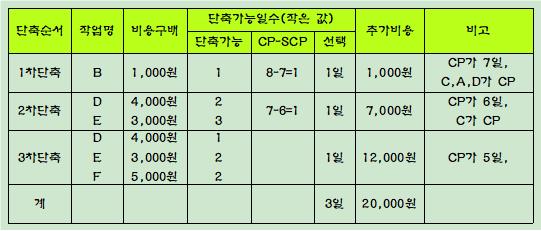

5. 추가비용 정리
